本標準參照美國標準《粒狀濾料》（ANSI/AWWA B100—2001）的技術內容編制。
本標準代替經確認的CJ/T 43—1999《水處理用石英砂濾料》，CJ/T 44—1999《水處理用無煙煤濾料》和CJ/T 45—1999《水處理用磁鐵礦濾料》標準。本標準是對上述三項標準的第一次全面修訂。上述三項標準于1988年第一次制定，標準名稱和編號為：CJ 24.1—1988《水處理用石英砂濾料》、CJ 24.2—1988《水處理用無煙煤濾料》，CJ 24.3—1988《水處理用磁鐵礦濾料》。
本標準與CJ/T 43—1999，CJ/T 44—1999，CJ/T 45—1999標準相比，主要技術內容的改變如下：
—增加了一般規定；
—用高密度礦石濾料代替磁鐵礦濾料，擴大濾料品種范圍；
—濾料和承托料的技術要求作了一些調整；
—濾料和承托料的檢驗方法作了一些修改；
—濾料和承托料的鋪裝方法作了較多修改。
本標準附錄A和附錄B為規范性附錄。
本標準由建設部標準定額研究所提出。
本標準由建設部給水排水產品標準化技術委員會歸口。
本標準由中國市政工程中南設計研究院負責起草。
1　范圍
本標準規定了水處理用濾料的技術要求、檢驗方法、鋪裝方法等。
本標準適用于生活飲用水過濾用無煙煤濾料、石英砂濾料、高密度礦石濾料、礫石承托料和高密度礦石承托料。用于工業用水過濾的這三種濾料和兩種承托料可參照執行。
2　規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB/T 6003.1　　金屬絲編織網試驗篩
GB/T 6003.2　金屬穿孔板試驗篩
GB/T 6003.3　　電成型薄板試驗篩
GB 178—1977　　水泥強度試驗用標準砂
3　濾料和承托料的技術要求
3.1　一般規定
3.1.1　濾料和承托料不應使濾后水產生有毒、有害成分。
3.1.2　濾料的粒徑范圍、有效粒徑（duo）、均勻系數（Ksa）或不均勻系數（Ks），由用戶確定。

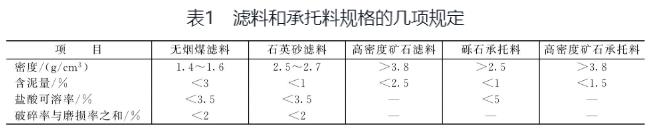

3.1.3　在用戶確定的濾料和承托料粒徑范圍中，小于最小粒徑、大于最大粒徑的量均應小于5％（按質量計，下同）。3.1.4　有關濾料和承托料的密度、含泥量、鹽酸可溶率以及破碎率與磨損率之和，應符合表1的規定。

注：磁鐵礦濾料和承托料的密度一般為4.4～5.2g/cm3。
3.2　無煙煤濾料
3.2.1　無煙煤濾料應為堅硬、耐用的無煙煤顆粒。
3.2.2　無煙煤濾料不應含可見的頁巖、泥土或碎片雜質。
3.2.3　在無煙煤濾料中，密度大于1.8g/cm3的重物質不應大于8％。
3.3　石英砂濾料
3.3.1　石英砂（或以含硅物質為主的天然砂）濾料應為堅硬、耐用、密實的顆粒。在加工和過濾、沖洗過程中應能抗蝕，其含硅物質（以SiO2計）不應小于85％。
3.3.2　石英砂濾料不應含可見的泥土、粉屑、云母或有機雜質。
3.3.3　石英砂濾料的灼燒減量不應大于0.7％。
3.3.4　在石英砂濾料中，密度小于2g/cm3的輕物質不應大于0.2％。
3.4　高密度礦石濾料
3.4.1　高密度礦石濾料應為堅硬、耐用、密實的磁鐵礦、石榴石或鈦鐵礦顆粒，在加工和過濾、沖洗過程中應能抗蝕。
3.4.2　高密度礦石濾料不應含可見的泥土、粉屑、云母或有機雜質。
3.5　礫石承托料
3.5.1　礫石承托料為濾池中承托濾料的礫石。礫石承托料應有足夠的強度和硬度，在加工和過濾、沖洗過程中應能抗蝕。
3.5.2　礫石承托料不應含可見的泥土、頁巖或有機雜質。
3.5.3　礫石承托料中，明顯扁平、細長（長度超過5倍厚度）的顆粒不應大于2％。
3.5.4　礫石承托料粒徑范圍一般為2～4mm，4～8mm，8～16mm，16～32mm，32～64mm。
3.6　高密度礦石承托料
3.6.1　高密度礦石承托料為濾池中承托濾料的高密度礦石顆粒。高密度礦石承托料應為磁鐵礦、石榴石或鈦鐵礦較粗顆粒。高密度礦石承托料應有足夠的強度和硬度，在加工和過濾、沖洗過程中應能抗蝕。
3.6.2　高密度礦石承托料不應含可見的頁巖、泥土或有機雜質。
3.6.3　高密度礦石承托料中，明顯扁平、細長（長度超過5倍厚度）的顆粒不應大于2％。
3.6.4　高密度礦石承托料粒徑范圍一般為0.5～1mm，1～2mm，2～4mm，4～8mm。

4　水處理用濾料檢驗方法

水處理用濾料的檢驗方法應按附錄A執行。

5　水處理用濾料鋪裝方法

水處理用濾料的鋪裝方法應按附錄B執行。

6　標志、包裝、運輸和貯存
6.1　標志濾料和承托料的包裝袋上應印字標明產品名稱、規格、質量、使用標準和生產廠名。
6.2　包裝濾料和承托料宜使用耐用包裝袋包裝運輸。
6.3　運輸和貯存
6.3.1　濾料和承托料在運輸和貯存期間應防止包裝袋破損，以免漏失或混入雜物。
6.3.2　濾料不宜與承托料一起堆放。
6.3.3　濾料和承托料不宜與其他材料一起堆放。
