斜板斜管沉淀池
斜板斜管沉淀池是在平流式沉淀池基礎上發展起來的一種新型沉淀池。它的特點是在沉淀池中裝置許多間隔較小的平行傾斜板或傾斜管，具有沉淀效率高，在同樣出水條件下比平流沉淀池的容積小，占地面積少的優點。
斜板斜管沉淀池之所以能提高生產能力，主要是增加了沉淀面積和改善了水力條件。根據淺層理論：當流量和顆粒的沉降速度一定，沉淀效率與沉淀面積成正比，與池深和池的容積無關。即沉淀面積越大，沉淀效率越高。在沉淀池中加設了斜板，增加了沉淀面積，同時使顆粒沉降距離大大縮短；另外，使過水斷面的水力半徑因濕周的增大而減小，從而改善了水力條件，有利于提高沉淀效率。

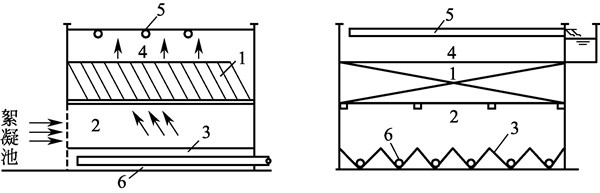

斜板斜管沉淀池按水流的方向，分為上向流、側向流、下向流三種。目前大多數水廠主要采用上向流，即水流方向與沉泥方向相反。斜板斜管沉淀池主要由配水整流區、斜管斜板區、集水區、積泥區等部分組成。
其工作過程：加過凝聚劑的原水，在絮凝池內生成良好的礬花，由整流區均勻地配水整流，進入斜管斜板區下部，泥渣與水在通過斜管斜板時迅速分離，清水從上部經集水區由穿孔集水管送出池外；沉淀在斜管斜板上的雜質依靠重力滑落入積泥區，由穿孔排泥管定期排出。
斜管斜板對材料的要求是：無毒無味、耐水耐久、薄而輕、便于加工。目前使用的有塑料、木材、石棉水泥板、玻璃鋼等。定型的斜管管徑大都為25～35mm，生產上多用六角形斷面，長度1m，傾斜角通常為60°。中、小規模的斜管斜板沉淀池通常采用穿孔管排泥。穿孔管設在三角槽內，管徑一般不小于150mm，孔徑20～30mm，孔距0.3～0.6mm，孔眼向下與垂線成45°～60°交叉排列。穿孔管可采用鋼管、鋼筋混凝土管和鑄鐵管。
斜管（板）沉淀池的表面負荷q是一個重要參數，表示為：
q=Q/A
式中 Q——流量，m3/h；
A——沉淀池清水區表面積，m2。
規范規定斜管（板）沉淀池的表面負荷為9～11m3/（m2·h），目前生產上傾向于采用較小的表面負荷以提高沉淀池出水水質。
